Testez votre capteur ABS au multimètre en 5 minutes

Tester un capteur ABS passif commence toujours par une mesure de résistance: hors de la plage de 800 à 2 000 ohms attendue par le constructeur, la pièce affiche le plus souvent un défaut. C’est la première valeur que je vérifie quand un témoin ABS s’allume, avant même d’ouvrir la valise de diagnostic. Ce réflexe évite bien des remplacements de pièces qui n’étaient pas fautives.

Comment tester un capteur ABS au multimètre ?

Vous pouvez juger l’état d’un capteur ABS passif en quatre gestes, sans matériel professionnel ni passage en atelier. Je le fais systématiquement avant de commander une pièce neuve, car ce composant génère souvent de fausses alertes: connecteur oxydé, roue phonique encrassée ou masse défaillante imitent à la perfection une panne interne.

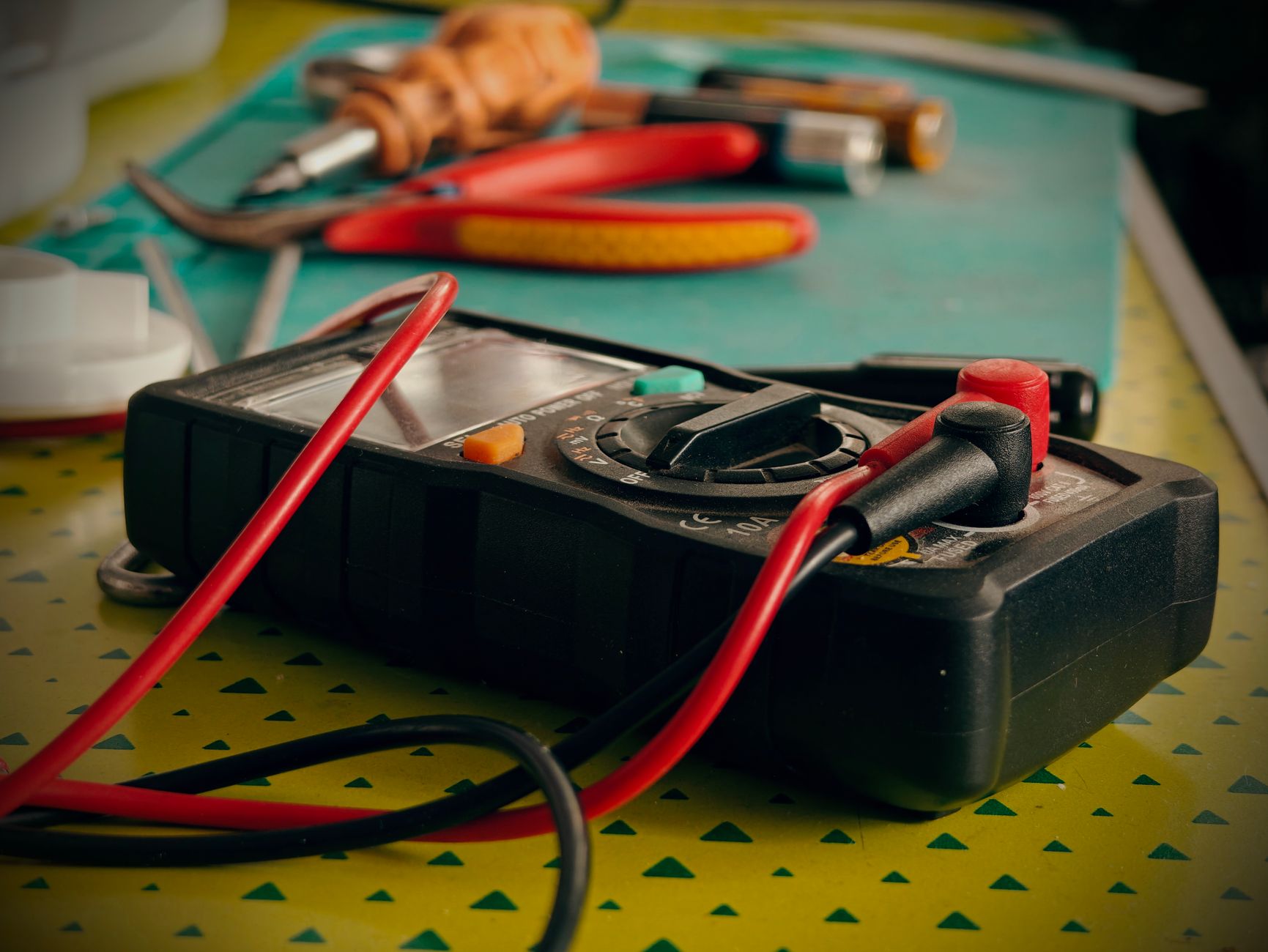

Vous n’avez besoin ni d’abonnement à une base constructeur ni d’outillage coûteux pour ce premier contrôle. Un multimètre d’entrée de gamme, à moins de 20 euros, suffit largement pour trancher entre une pièce saine et une pièce à changer.

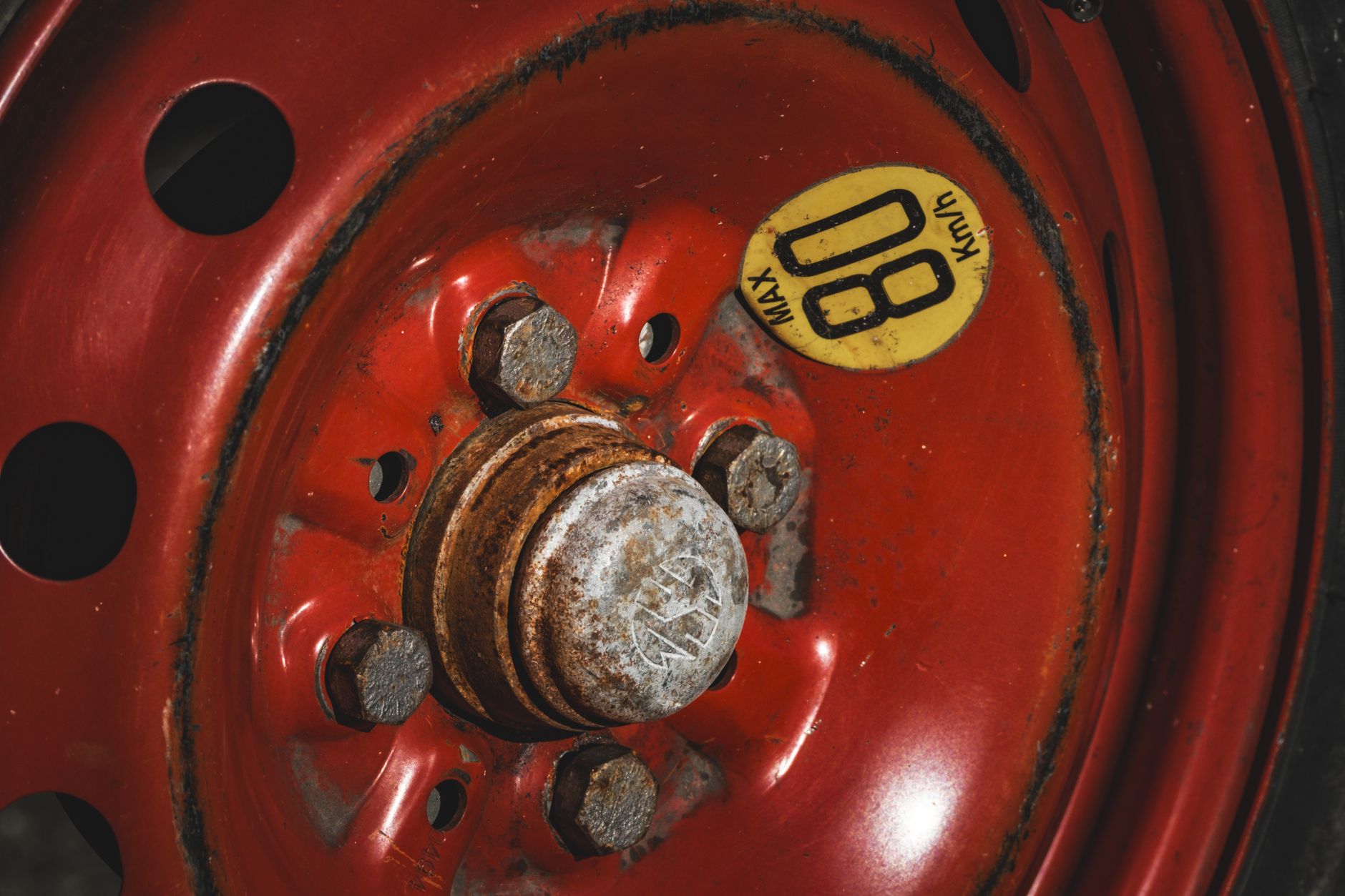

Coupez le contact, repérez le connecteur du capteur près du moyeu de roue, puis débranchez-le et nettoyez les broches à l’air sec. Réglez ensuite votre multimètre en mode ohmmètre et posez les deux pointes de touche sur les broches du capteur.

1. Coupez le contact et localisez le connecteur du capteur ABS, près du moyeu.
2. Débranchez-le et nettoyez les broches à l’air sec, sans solvant gras.
3. Réglez le multimètre en mode ohmmètre (Ω) et mesurez entre les deux broches.
4. Comparez la valeur lue à la préconisation constructeur, souvent 800 à 2 000 ohms.
5. Passez en position tension alternative (mV AC) et tournez la roue à la main pour vérifier que le signal varie.

Une résistance nulle (court-circuit) ou infinie (coupure du bobinage) condamne le capteur. Une valeur dans la plage attendue, avec un signal alternatif qui monte quand vous accélérez la rotation de la roue, signe au contraire un composant sain. Si vous manquez de repère chiffré pour votre modèle, le carnet d’entretien du véhicule et sa fiche technique donnent la valeur exacte à comparer.

⚠️ Sur un capteur actif à effet Hall, l’ohmmètre ne dit presque rien : une résistance stable de quelques centaines d’ohms alimente juste l’électronique interne, elle ne renseigne pas sur la qualité du signal produit.

Quels symptômes révèlent un capteur ABS défaillant ?

Le voyant ABS allumé en continu au tableau de bord donne le signal le plus visible, parfois accompagné du témoin ESP sur les véhicules récents. Vous pouvez aussi remarquer, plus rarement, un freinage qui se durcit ou une roue qui se bloque brièvement sur chaussée mouillée : le calculateur ABS ne reçoit alors plus de signal exploitable et coupe la fonction par sécurité. J’ai vu plus d’un conducteur ignorer ce voyant pendant des mois, persuadé qu’un simple freinage plus appuyé suffisait à compenser.

D’autres indices trompent facilement : un bruit de frottement au niveau du moyeu, une roue phonique encrassée de limaille de frein, ou un connecteur oxydé qui simule une panne électronique. Avant de remplacer quoi que ce soit, un contrôle du câblage et du connecteur évite bien des frais inutiles. Vous pouvez aussi consulter le tableau de bord et ses autres voyants pour écarter une confusion avec un défaut de pression pneumatique, qui déclenche parfois un allumage simultané sur certains modèles.

Un défaut intermittent, qui disparaît puis revient selon la vitesse ou les vibrations, oriente presque toujours vers un faisceau abîmé plutôt que vers le capteur lui-même.

Capteur passif ou actif : pourquoi la méthode de test change ?

Le capteur passif, ou inductif, génère lui-même un courant alternatif grâce à un aimant et une bobine qui réagissent au passage des dents de la roue phonique. Le capteur actif, lui, repose sur l’effet Hall ou la magnétorésistance : il a besoin d’une alimentation du calculateur pour fonctionner et livre un signal carré, bien plus précis à basse vitesse.

Sur un modèle équipé de capteurs actifs, mieux vaut confier la mesure du signal à une valise de diagnostic capable de lire les trames en direct plutôt que de s’acharner à l’ohmmètre. Vous reconnaîtrez d’ailleurs facilement le type monté sur votre véhicule: deux fils pour un capteur passif, trois pour un capteur actif alimenté. Le levage correct du véhicule sur cric s’applique néanmoins aux deux technologies, pour accéder au capteur sans forcer sur le faisceau électrique.

✅ Comparez toujours les deux capteurs d’un même essieu entre eux : un écart de résistance supérieur à 15 % entre gauche et droite trahit presque toujours le capteur défaillant, même sans valeur constructeur sous la main.

Faut-il nettoyer ou remplacer le capteur ABS ?

Un capteur encrassé par de la poussière de frein ou de la limaille métallique donne exactement les mêmes symptômes qu’un capteur mort. Avant d’acheter une pièce neuve, vérifiez toujours l’état de propreté. Je commence toujours par un nettoyage à l’air comprimé et à la brosse non métallique, de la roue phonique comme de l’extrémité du capteur, avant d’envisager la pièce neuve.

• Multimètre avec fonction ohmmètre et mV AC
• Bombe d’air sec ou compresseur basse pression
• Brosse non métallique et chiffon propre
• Valeur constructeur issue du manuel technique

Si le nettoyage ne change rien et que la résistance sort toujours de la plage attendue, direction le remplacement. Comptez généralement 80 à 250 euros pièce et main d’œuvre pour un capteur de roue avant, jusqu’à 300 euros sur un capteur arrière moins accessible selon les modèles. Après remplacement, il faut aussi effacer les codes défaut au calculateur pour éteindre le témoin, même si le nouveau capteur fonctionne parfaitement dès le montage.

📏 Un écart de température ambiante n’explique jamais un décalage de résistance supérieur à 5 % sur un capteur passif : au-delà, considérez la pièce comme suspecte plutôt que d’accuser le froid.

Capteur ABS et contrôle technique : ce que dit la réglementation

Vous retrouverez le système antiblocage explicitement cité parmi les 133 points contrôlés lors de la visite technique périodique, en application de l’arrêté du 18 juin 1991 modifié relatif au contrôle technique des véhicules légers, consultable sur Légifrance et détaillé par les fiches pratiques de Service-Public.fr. Un témoin ABS allumé de façon permanente entraîne une contre-visite dans un délai de 2 mois, sans pour autant vous interdire de circuler immédiatement, contrairement à une défaillance jugée critique.

Cette exigence découle d’une réglementation européenne ancienne, le règlement technique UN R13-H : l’ABS équipe obligatoirement toutes les voitures particulières neuves commercialisées dans l’Union depuis le 1er juillet 2004. L’UTAC-OTC, organisme technique central désigné par l’État pour organiser le réseau de contrôle technique en France, rappelle que la fonction antiblocage doit fonctionner pleinement, pas seulement figurer sur la fiche technique du véhicule. J’insiste sur ce point auprès des propriétaires tentés de repousser l’intervention : rouler avec l’ABS hors service prive aussi l’ESP de données fiables sur la plupart des véhicules récents, puisque les deux systèmes partagent les mêmes capteurs de roue.

Selon l’ONISR, la maîtrise de la trajectoire en freinage d’urgence pèse directement sur l’issue d’un accident, ce qui explique la sévérité du classement retenu pour ce défaut. Vous avez donc intérêt à traiter un capteur ABS suspect avant la visite plutôt qu’après la contre-visite.
